Per ingegneri R&S sulle batterie, ingegneri di prova e team per l’acquisto di attrezzature
RIASSUNTO: Nelle discussioni sulle attrezzature per batterie, i clienti chiedono spesso la capacità di "pressione negativa". Tuttavia, il termine "pressione negativa" indica due concetti completamente diversi: pressione negativa da vuoto (pneumatica) e uscita tensione negativa (elettrica). Molti progetti finiscono con attrezzature errate perché questi due concetti vengono confusi. Questo articolo chiarisce la differenza, spiega le condizioni operative e aiuta a stabilire se la prova richieda effettivamente un’uscita in tensione negativa.
Nella specifica di un sistema di prova per batterie, la "pressione negativa" è uno dei requisiti verbali più comuni. La stessa espressione può riferirsi a due funzioni hardware completamente diverse. Se tale requisito viene frainteso, il sistema consegnato potrebbe non soddisfare il piano di prova, causando ritardi nel progetto.
Molte persone confondono anche tensione negativa con scarica . Cominciamo dalla conclusione fondamentale:
Tensione negativa ≠ scarica. Carica e scarica descrivono la direzione della corrente e il flusso di energia. Tensione positiva e tensione negativa descrivono la polarità della tensione ai capi dei terminali della batteria. Si tratta di due dimensioni distinte, non necessariamente correlate.

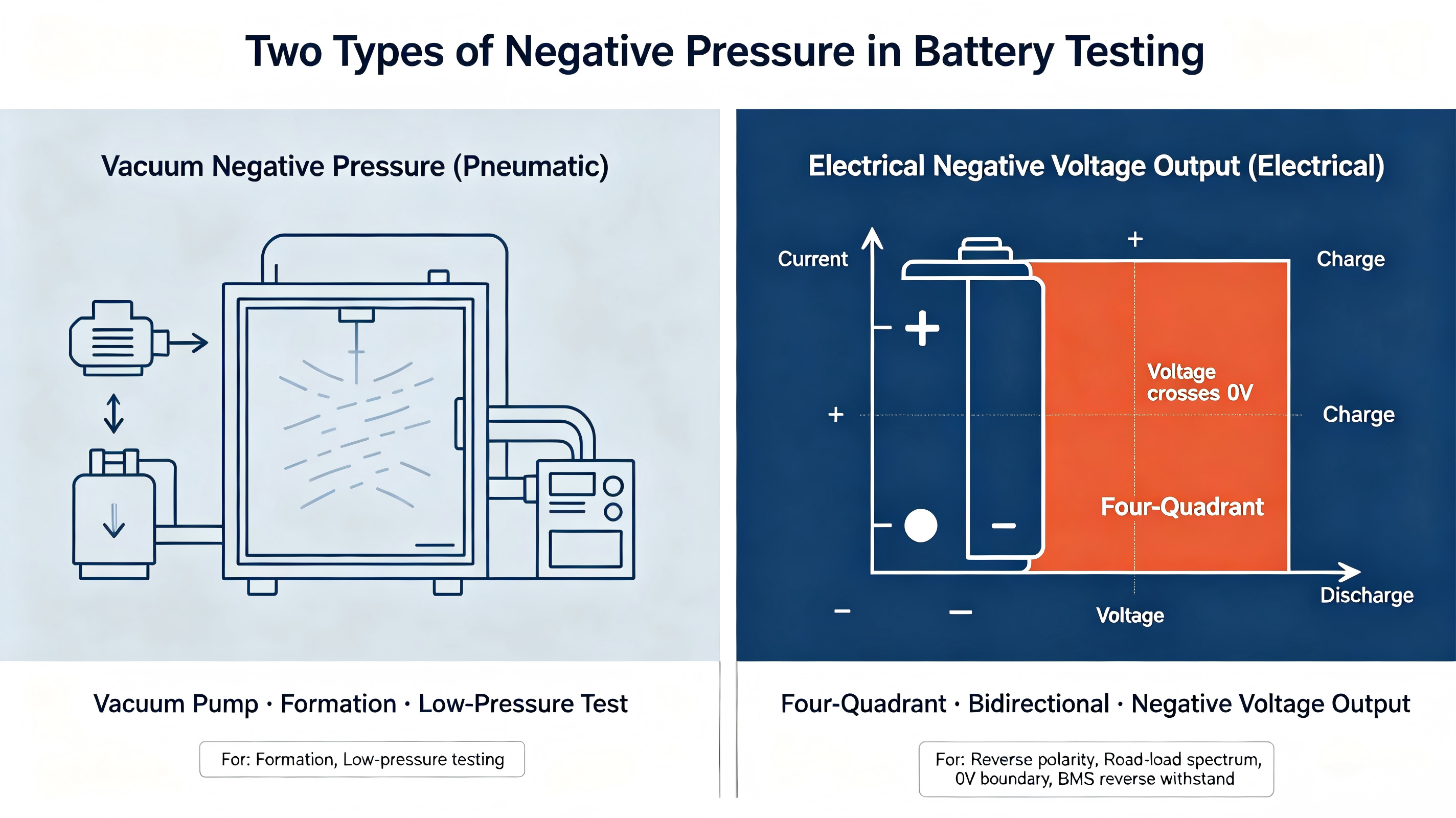

Due tipi di "pressione negativa" — non confonderli
1.1 Pressione negativa da vuoto (pneumatica)
Si riferisce a una pressione ambiente inferiore alla pressione atmosferica standard, generata da una pompa per vuoto.
Attrezzature tipiche: impianti per la formazione delle batterie, camere di prova a bassa pressione.
Viene utilizzata principalmente per la degasazione durante la formazione delle batterie o per simulare ambienti a bassa pressione / ad alta quota.
⚠️ Punto chiave: Un sistema standard per test di carica/scarica di batterie NON noinclude la pompa per vuoto. Se è necessario un ambiente in vuoto per i test su batterie, occorre una camera di prova a vuoto separata. Questa funzione non rientra nelle capacità elettriche del sistema di test per batterie stesso.
1.2 Uscita di tensione elettrica negativa (ciò che i clienti intendono comunemente con "pressione negativa")
Ciò significa che la tensione di uscita del sistema di prova può attraversare lo 0 V ed essere controllata nella gamma di tensioni negative. Si tratta di una capacità di prova a quattro quadranti e bidirezionale.
In termini semplici: per una normale batteria, il terminale positivo si trova a un potenziale più elevato rispetto al terminale negativo, quindi la tensione è positiva. In condizioni di polarità inversa, il potenziale del terminale positivo diventa inferiore a quello del terminale negativo e la tensione appare negativa.
Quando i clienti affermano di aver bisogno di "pressione negativa", in genere intendono questo: uscita di tensione negativa controllabile, controllabile , non pompaggio del vuoto.
Perché la tensione negativa non equivale alla scarica
-
Carica / scarica: osservare il verso della corrente. Quando una batteria rilascia energia, la corrente fluisce fuori dal terminale positivo — questa è la scarica. Nella maggior parte dei test standard di scarica, la tensione della batteria rimane positiva e non entra mai nella gamma delle tensioni negative.
-
Tensione positiva / negativa: osservare la polarità dei terminali. Questo descrive soltanto la relazione potenziale tra i due terminali. Non ha alcuna relazione con il verso del flusso di energia.
La tabella seguente mostra quattro condizioni operative tipiche e la logica a quattro quadranti alla base di esse:
| Condizione | Stato della tensione | Verso della corrente | DESCRIZIONE |
|---|---|---|---|
| Carica normale | Tensione positiva |
La corrente di carica fluisce verso l’interno terminale positivo |
Carica standard /ciclo di scarica |
| Scarica normale | Tensione positiva |
La corrente di scarica fluisce verso l’esterno del terminale positivo |
Capacità e test di durata ciclica |
| Carica con polarità invertita | Tensione negativa | La corrente fluisce verso il terminale positivo |
Una cella in una serie è sovra-scaricata e caricata in inversione dalle altre celle |
| Scarica con inversione di polarità | Tensione negativa | La corrente fluisce dal terminale positivo | Condizione estrema e rara di guasto di una cella |
Nota Importante: Quando compare una tensione negativa, è molto probabile che la batteria si trovi in uno stato di carica inversa, non di scarica. Non si deve assumere che una "pressione negativa" significhi "scarica". In caso di inversione di polarità, la tensione ai capi è negativa, ma il verso della corrente dipende dal circuito esterno e va valutato caso per caso.
In quali scenari di prova è effettivamente richiesto un segnale di tensione negativa?
Non tutti i test su batterie richiedono una tensione negativa. I test standard di capacità, i cicli normali di carica/scarica e i test di prestazione a diverse correnti mantengono la tensione nel campo positivo e non richiedono tensione negativa.
I seguenti scenari di validazione per la ricerca e sviluppo richiedono invece un’uscita controllabile di tensione negativa:
-
Simulazione di guasto per inversione di polarità e sovrascarica della cella
In una stringa multi-cellula, una cella sovrascaricata può subire una carica inversa da parte delle altre celle, generando una tensione negativa con polarità invertita. L'uscita di tensione negativa riproduce questo guasto, valuta il comportamento di guasto della cella e verifica l'affidabilità della logica del sistema di gestione delle batterie (BMS) e della scheda di protezione. -
Simulazione dello spettro di carico stradale reale
Durante il funzionamento del veicolo o la commutazione del convertitore per l'accumulo di energia, può verificarsi un flusso transitorio di energia inverso, producendo picchi di tensione negativa. Il sistema di prova deve commutare senza soluzione di continuità tra tensione positiva e negativa ad alta velocità, per riprodurre le effettive condizioni operative. -
caratterizzazione al limite di 0 V
Per le batterie di trazione e le celle per l'accumulo di energia, lo studio delle prestazioni a 0 V e oltre il punto di potenziale zero supporta l'esplorazione della sovrascarica profonda e dei limiti di sicurezza. -
Verifica della tensione inversa sopportabile dal BMS e dalla scheda di protezione
La simulazione di connessione inversa e di guasti da riflusso energetico del sistema verifica la capacità del BMS e dei dispositivi di protezione di resistere a picchi di tensione inversa.
Come capire se un sistema supporta effettivamente l'uscita di tensione negativa
Quattro punti per ingegneri di prova e team di approvvigionamento:
-
Chiarire prima il concetto. Quando un cliente parla di "pressione negativa", verificare se intende pressione negativa da vuoto oppure uscita di tensione elettrica negativa. Ciò evita malintesi fin dalle prime fasi.
-
Distinguere la "misurazione di tensione negativa" dall"uscita di tensione negativa". Alcuni sistemi possono misurare passivamente solo tensioni negative. Non sono in grado di erogare attivamente una tensione negativa controllata, quindi non possono eseguire simulazioni di guasto o test con spettri di carico stradale. Verificare sempre che il sistema possa uscita erogare tensione negativa.
-
Confermare l’intervallo di tensione negativa. Non interrompere alla voce «supporta 0 V». La ricarica a 0 V e l’uscita a tensione negativa sono due cose diverse. Confermare l’intervallo specifico di tensione e corrente nella regione negativa e verificare se è supportato il flusso energetico bidirezionale.
-
Confermare le capacità di protezione. La prova a tensione negativa è una condizione limite e pericolosa. Non sostituire un sistema professionale di prova batterie con un’alimentazione unidirezionale modificata. Senza protezione a livello hardware, ciò potrebbe causare incendi alle celle o danni all’apparecchiatura.
Se il tuo lavoro riguarda esclusivamente prove standard di capacità, cicli e regime di carica, e la tensione rimane sempre positiva, non è necessaria la capacità di tensione negativa.
La capacità di uscita di tensione negativa può essere configurata in base ai requisiti del progetto
I sistemi di prova batterie Zhuhai Jiuyuan supportano un’uscita bidirezionale a quattro quadranti l’intervallo di tensione negativa può essere configurato in base ai requisiti del progetto. Si prega di consultare i nostri ingegneri tecnici per gli intervalli specifici. Possiamo fornire la capacità di test con tensione negativa per applicazioni che spaziano da piccole celle a bassa tensione fino a grandi pacchi batteria ad alta tensione.
Livelli tipici di applicazione:
| Livello | Oggetto di prova tipico | Configurazione canali |
|---|---|---|
| Bassa tensione | Piccole celle, moduli | Multi-canale, adatto per il collaudo in serie di celle |
| Media Tensione | Moduli, pacchi a media tensione | Multi-canale, supporta intervalli di corrente elevata |
| Alta tensione | Pacchi batteria ad alta tensione | Meno canali, alta potenza, supporta condizioni ad alta tensione |
La tabella sopra illustra tipicamente i livelli di applicazione. Tensione, corrente, potenza e numero di canali specifici possono essere configurati in base ai requisiti del progetto. Si prega di consultare i nostri ingegneri tecnici per intervalli dettagliati.
Capacità fondamentali in condizioni di tensione negativa:
-
Ampia copertura di tensione
L’intervallo di tensione è configurabile in base ai requisiti del progetto e copre i livelli basso, medio e alto. -
Alta precisione sull’intero intervallo
Precisione di tensione e corrente ±0,02% F.S., risoluzione di tensione ≤0,1 mV, risoluzione di corrente ≤0,1 mA. L’output e la misurazione ad alta precisione sono mantenuti anche nella regione di tensione negativa — la precisione non peggiora al di sotto di 0 V. -
Risposta dinamica rapida
Tempo di risposta della corrente: 5 ms (10%–90%), tempo di commutazione carica/scarica ≤5 ms (-90%–90%, con batteria collegata, senza overshoot). Supporta test su spettro di carico stradale da 20 ms per rilevare variazioni transitorie di tensione inversa a livello millisecondale. -
Recupero energetico
Fattore di potenza ≥0,99 con capacità di feedback energetico. L’energia generata durante i test in condizione inversa può essere immessa nuovamente nella rete, riducendo il consumo energetico del test. -
Protezione hardware completa
Protezione integrata della batteria, protezione da disconnessione della linea di uscita, sovratensione, sottotensione, sovracorrente, sovraccarico, sovratemperatura, protezione contro le sovratensioni transitorie, protezione anti-isola, protezione contro i fulmini, autodiagnosi e protezione hardware contro la sovratemperatura. Supporta il ripristino dal punto di interruzione e l’arresto di emergenza. Il test a tensione negativa rappresenta una condizione limite e pericolosa: la protezione a livello hardware tutela il campione, l’apparecchiatura e il personale. -
Software completamente adattato alle condizioni di tensione negativa
Supporta la visualizzazione aggregata su più canali e le operazioni in batch, il controllo in collegamento tra camere, il confronto dei dati delle condizioni operative e il calcolo di espressioni personalizzate. I dati relativi alla tensione negativa vengono registrati integralmente ed esportati in modelli Excel per l’analisi dei guasti.
Conclusione
Poiché i requisiti di sicurezza delle batterie continuano a crescere, condizioni limite quali la polarità invertita e gli impulsi di tensione inversa sono diventati elementi di verifica obbligatori in molti progetti. L'uscita controllabile di tensione negativa è una funzionalità fondamentale dei sistemi di prova batterie di fascia alta.
I sistemi di prova batterie Zhuhai Jiuyuan supportano intervalli di tensione negativa configurabili in base ai requisiti specifici del progetto, garantendo un equilibrio tra precisione, velocità di risposta e protezione della sicurezza per la validazione R&S di celle, moduli e pacchi batteria.
Se è necessario valutare se il proprio progetto richiede la capacità di tensione negativa oppure confermare l’intervallo di tensione negativa e la configurazione dei canali, contattare gli ingegneri tecnici aziendali.
