Test dei contenitori per l’immagazzinamento di energia: risolvere i limiti di capacità della rete elettrica e i costi elevati dell’energia

Ogni ingegnere che ha eseguito la validazione su prototipo in scala reale o i test di qualifica per l’elenco dei fornitori approvati (AVL) sui sistemi containerizzati di accumulo di energia da batterie (BESS) conosce bene questo scenario: il piano di prova è stato approvato, il budget di potenza calcolato — ma la capacità del trasformatore sul sito non è semplicemente sufficiente.

Richiedere un potenziamento della connessione alla rete comporta lunghi tempi di attesa e costi elevati, che il cronoprogramma del progetto non può assorbire. Omettere tale potenziamento significa che i profili di prova ad alta potenza non possono essere eseguiti in profondità completa, il set di dati risulta incompleto e la consegna al cliente è a rischio.

Dall’altra parte della stessa medaglia, il team finanziario guarda con preoccupazione la bolletta elettrica. I test a livello di container, per definizione, prevedono cicli ripetuti di carica completa e scarica completa. Maggiore è la potenza di prova, più elevato è il costo dell’elettricità. In alcuni siti di prova su larga scala per sistemi di accumulo energetico, le bollette mensili di elettricità si avvicinano al costo mensile di affitto delle stesse attrezzature di prova.

La capacità insufficiente di connessione alla rete e un consumo eccessivo di energia durante i test sono attualmente i due vincoli più urgenti che produttori di batterie e integratori di sistemi devono affrontare durante la validazione dei prototipi e la qualifica AVL. Questo articolo spiega perché tali vincoli esistono, confronta i due approcci tecnici principali e illustra quattro criteri pratici per la selezione di un sistema di prova per container di accumulo energetico.

Perché i test a livello di container raggiungono il limite di capacità della rete

Prima della spedizione, ogni contenitore per l’immagazzinamento di energia deve essere sottoposto a una verifica completa delle proprie caratteristiche di carica/scarica, del comportamento ciclico e della simulazione del profilo operativo. La potenza di prova richiesta corrisponde direttamente alla potenza nominale del contenitore in prova — comunemente da 2,5 MW a 5 MW per unità su scala industriale.

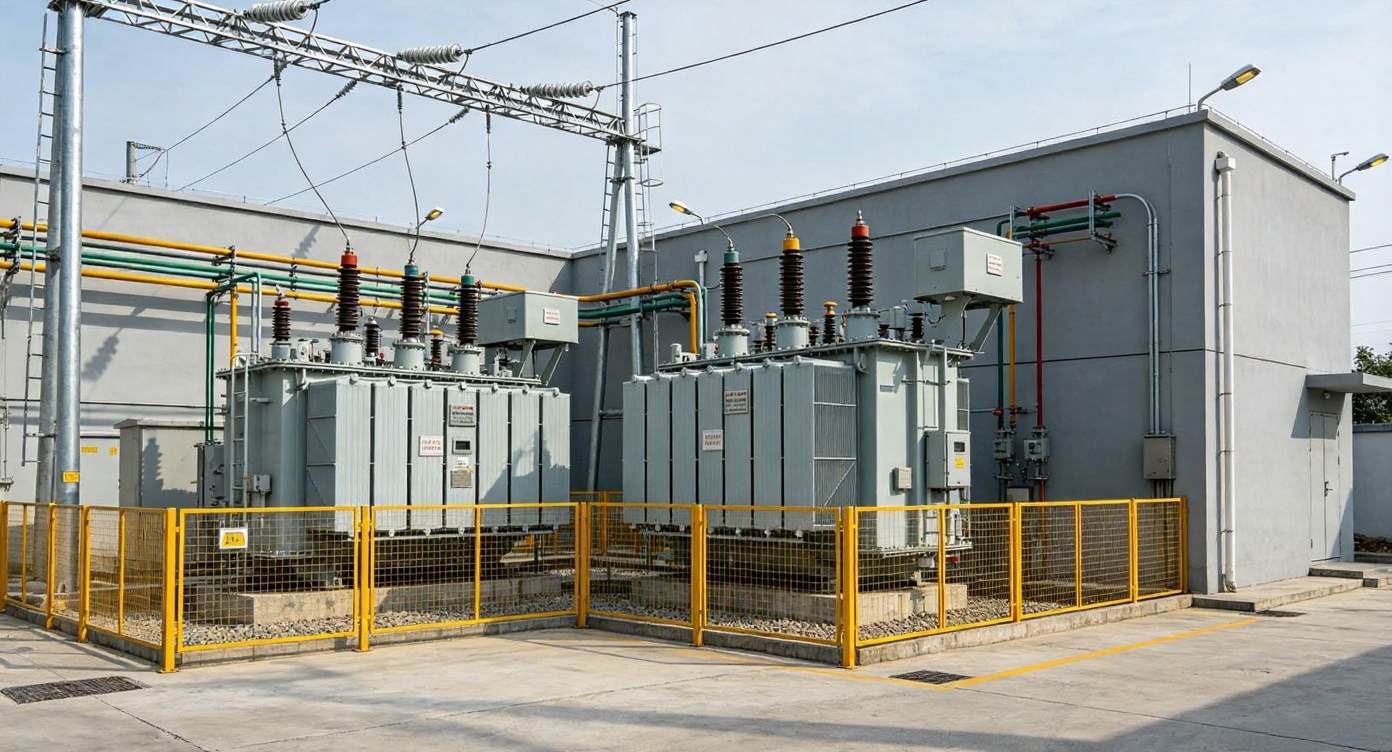

Il problema: quasi tutti i trasformatori presenti nei siti produttivi sono dimensionati per i carichi di produzione, non per banchi di prova da diversi megawatt. L’aggiornamento del collegamento alla rete comporta la sostituzione del trasformatore e lavori di costruzione in media tensione, con costi che possono superare le centinaia di migliaia di dollari e tempi di realizzazione pari a diversi mesi.

Le architetture di prova tradizionali aggravano ulteriormente la situazione. Nei sistemi convenzionali, l’energia rilasciata durante la fase di scarica viene dissipata in banchi di carico resistivi oppure reiniettata nella rete con bassa efficienza. Ogni ciclo ripetuto di carica/scarica consuma energia dalla rete e genera calore residuo, erodendo direttamente i margini di progetto.

La capacità della rete elettrica e il costo dell’energia sono due aspetti dello stesso problema: la quantità di potenza che è possibile prelevare è limitata dalla connessione alla rete, e la quantità prelevata determina l’importo della bolletta. Insieme costituiscono le due barriere più realistiche nei test di sistemi di accumulo a batteria (BESS) a livello di container.

Due percorsi tecnici: PCS AC-accoppiati in configurazione back-to-back rispetto a matrice con bus DC comune

Attualmente, il settore segue due principali percorsi tecnici per i test di carica/scarica a livello di container.

Percorso 1: PCS AC-accoppiati convenzionali in configurazione back-to-back

Due o più sistemi di conversione di potenza (PCS) sono accoppiati sul lato CA: uno carica la batteria mentre un altro la scarica. L’energia percorre il tragitto Batteria A → CC/CA → bus CA → CA/CC → Batteria B , attraversando due intere fasi di conversione CA/CC.

Questo approccio è maturo e presenta una soglia di selezione bassa. Tuttavia, le doppie fasi di conversione limitano l’efficienza del sistema e — in modo cruciale — l’architettura continua a fare affidamento sulla rete elettrica come intermediaria. Il problema della capacità di rete non viene quindi effettivamente risolto.

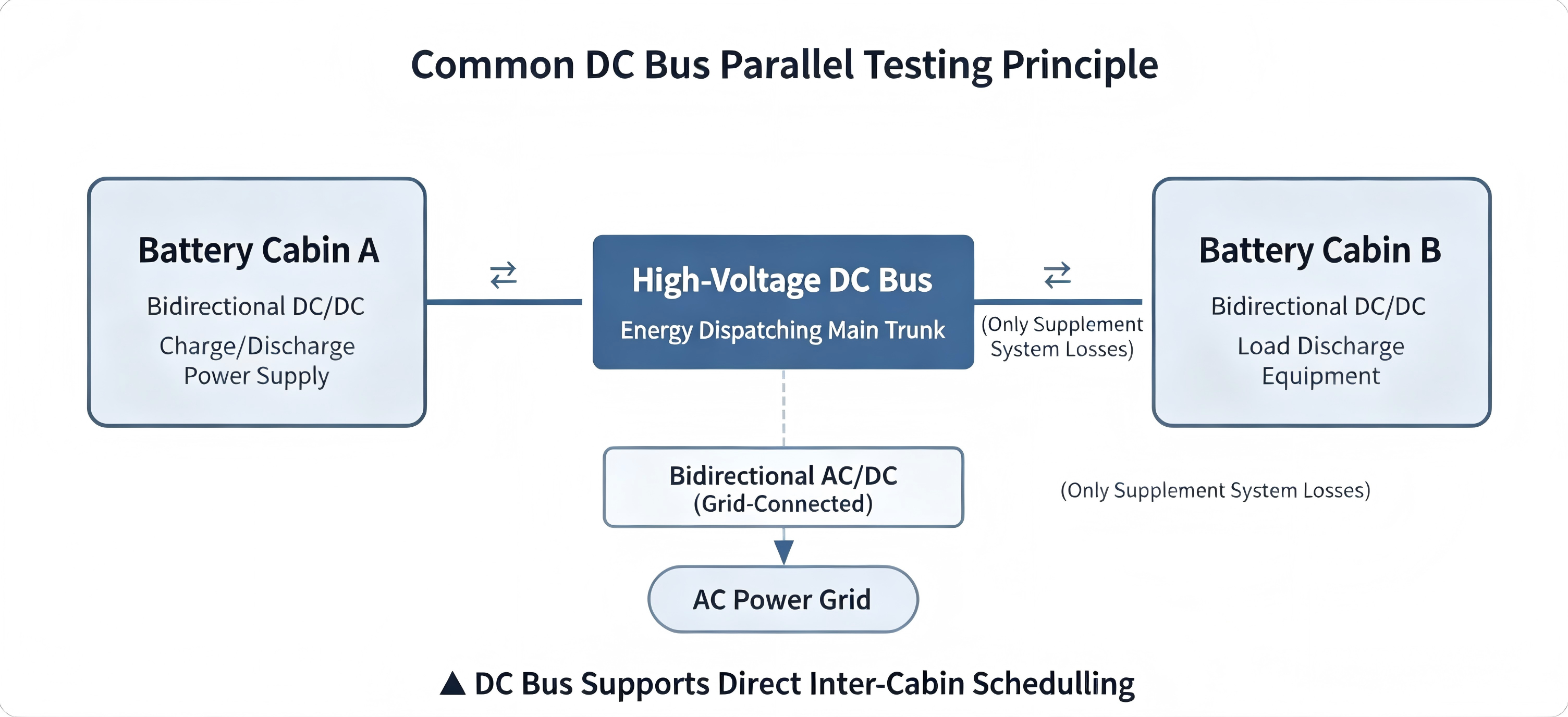

Percorso 2: Matrice a bus DC comune in configurazione back-to-back

In questa architettura, l’energia non raggiunge mai il lato CA. Più canali di prova sono collegati tramite un bus DC ad alta tensione condiviso, cosicché l’energia scaricata da un contenitore batteria carica direttamente un altro. La rete fornisce soltanto le perdite del sistema o assorbe l’energia in eccesso.

L’eliminazione di uno stadio di conversione accorcia il percorso energetico e riduce le perdite. Il compromesso è una barriera tecnica più elevata: richiede la progettazione e il controllo di un bus DC ad alta tensione, una gestione precisa della potenza su più canali e strategie di protezione complete. Soluzioni completamente commercializzate rimangono ancora rare sul mercato.

Confronto Sede-by-Sede

Dimensione	PCS in configurazione back-to-back con accoppiamento CA	Matrice a bus DC comune
Percorso energetico	Due stadi di conversione (DC/CA + CA/DC)	Un solo stadio, trasferimento diretto sul lato DC
Efficienza del sistema	Limitato dalla doppia conversione	Maggiore — minori perdite di conversione
Dipendenza dalla rete	La rete funge da intermediario; è comunque necessaria la piena capacità	La rete copre soltanto le perdite e l’eventuale surplus
Idoneità per siti con capacità limitata	Bassa	Alto
Maturità tecnica	Matura e ampiamente disponibile	Barriera più elevata; poche soluzioni commerciali
Test parallelo su più canali	Limitato	Nativa — architettura matriciale

La differenza fondamentale: se l’energia deve obbligatoriamente "transitare" attraverso il lato CA. In un comune sistema a bus CC, l’energia viene gestita direttamente tra i container sul lato CC — un percorso più breve e con meno stadi, mentre la rete si limita a compensare le perdite del sistema.

Quattro criteri di valutazione per la scelta di un sistema di test per container

Confrontando le due soluzioni, i team di ingegneria possono effettuare la valutazione lungo quattro dimensioni:

1. Condizioni di connessione alla rete. La capacità del trasformatore presso il vostro sito può essere potenziata? Se la capacità è limitata, scegliete un’architettura con bassa dipendenza dalla rete.
2. Portata di prova. Quanti container devono essere sottoposti a prova ogni giorno? La capacità multi-canale parallela determina direttamente la portata.
3. Orizzonte dei costi energetici. La stazione di prova opererà per anni? Piccole differenze di efficienza si accumulano nel tempo, generando ampi divari di costo durante un funzionamento prolungato.
4. Scalabilità futura. Il sistema può essere ampliato in modo modulare per soddisfare i requisiti di tensione e potenza delle prossime generazioni, senza necessità di riprogettazione?

MatrixLink-PST: un sistema di prova con bus DC comune progettato per rispettare questi vincoli.

Il sistema di prova MatrixLink-PST di Zhuhai Jiuyuan, di tipo matriciale per sistemi di accumulo di energia (ESS) con alimentazione incrociata, è stato sviluppato appositamente per rispondere ai due vincoli sopra indicati. Le caratteristiche principali della progettazione includono:

Topologia comune del bus in corrente continua

Un bus ad alta tensione in corrente continua funge da "arteria principale" per l'energia di prova. La rete compensa soltanto le perdite e recupera l'eventuale eccedenza. Si tratta di una tecnologia sviluppata internamente da Jiuyuan, protetta da numerosi brevetti d'invenzione, che raggiunge un'efficienza massima a livello di sistema pari al 98,5%.

Architettura matriciale multicanale

Il sistema supporta configurazioni flessibili da 2 a 4 canali, ciascuno dei quali controlla in modo indipendente i parametri di carica e scarica, consentendo così la prova simultanea di più contenitori. Il design modulare permette un'ampliamento della capacità senza interruzioni: l'aggiunta di nuovi canali richiede un potenziamento a livello di armadio, non una riprogettazione hardware su misura.

Controllo ad alta precisione per dati idonei alla qualifica

Il controllo rapido della potenza abbinato a sensori ad alta precisione garantisce accuratezza e ripetibilità dei dati. L'accuratezza della misurazione di tensione e corrente è pari a ±0,05% della scala piena: tale livello di precisione è richiesto dalle campagne di prova di qualifica e pre-certificazione AVL.

Specifiche Chiave

Parametro	MatrixLink-PST
Intervallo di tensione del canale	80 V – 2500 V
Potenza per canale	≥ 600 kW (espansione a livello MW supportata)
Opzioni attuali	2400 A / 3000 A / 3600 A / 4000 A
Precisione di tensione e corrente	±0,05% FS

La finestra 80–2500 V copre sia le principali piattaforme container odierne sia i nuovi design ad alta tensione, quindi un singolo investimento nel sistema rimane valido al progredire delle roadmap prodotto.

Domande frequenti

Che cos’è il collaudo dei container per l’accumulo di energia? È la verifica a livello di sistema di un BESS containerizzato completo — caratteristiche di carica/scarica, capacità, comportamento ai cicli e simulazione del profilo operativo — eseguita alla potenza nominale prima della spedizione. A differenza dei collaudi a livello di cella o di rack, convalida il container completamente integrato così come verrà consegnato.

Perché la capacità della rete è un collo di bottiglia per il collaudo dei container? La potenza di prova deve corrispondere alla potenza nominale del contenitore, spesso pari a diversi megawatt. I trasformatori di fabbrica sono dimensionati per i carichi di produzione e gli aggiornamenti della connessione alla rete sono costosi e lenti. Architetture di prova con bassa dipendenza dalla rete — come i sistemi back-to-back con bus in corrente continua condiviso — aggirano questo vincolo.

In che modo un sistema di prova con bus in corrente continua condiviso riduce i costi dell’energia elettrica? L’energia scaricata da un contenitore carica direttamente un altro contenitore attraverso il bus in corrente continua condiviso, quindi il sito preleva energia dalla rete soltanto per coprire le perdite di conversione. In abbinamento alla gestione rigenerativa dell’energia in eccesso, ciò riduce drasticamente il consumo energetico netto per ciclo di prova rispetto alla dissipazione resistiva o al transito sul lato corrente alternata.

Cosa richiede la prova di qualifica AVL per le attrezzature di prova? I requisiti per la qualifica della lista dei fornitori approvati richiedono dati precisi e riproducibili alla potenza nominale completa. L’attrezzatura deve garantire misurazioni di precisione (ad es. ±0,05% FS), controllo stabile su più canali e registrazione completa dei dati, in modo da resistere a verifiche effettuate dai clienti e da terze parti.

Conclusione

La validazione dei prototipi e la qualifica AVL per i contenitori di accumulo energetico devono oggi confrontarsi con un duplice vincolo: la capacità di connessione alla rete elettrica e il costo dell’energia necessaria ai test. I tradizionali sistemi PCS AC-accoppiati in configurazione back-to-back sono maturi, ma presentano limiti di efficienza e dipendono dalla rete. Le architetture a bus DC comune offrono maggiore efficienza e minore dipendenza dalla rete, a fronte di una barriera tecnica più elevata.

Per siti con capacità di connessione alla rete limitata, programmi di test intensivi e piani operativi a lungo termine, una soluzione a bus DC comune — come il sistema di prova matriciale MatrixLink-PST di Jiuyuan — offre un chiaro vantaggio in termini di costo totale di proprietà durante l’intero ciclo di vita della stazione di prova.
