Netzsimulations-Stromquellen: Was macht sie für die Prüfung von Energiespeichersystemen unverzichtbar?

Energiespeichersysteme (ESS) arbeiten nicht in idealen Laborumgebungen. Sobald sie in Betrieb genommen werden, steht ein Megawatt-großes Batteriespeichersystem einem dynamischen Versorgungsnetz gegenüber – einem Netz, das schwankt, Verzerrungen aufweist, Spannungseinbrüche (Sags) erleidet und sich wieder erholt, wobei solche Belastungen kein statisches elektrisches Gerät dauerhaft aushalten kann. Die zentrale Frage für Entwickler und Ingenieure von Energiespeicherprojekten ist klar: Wie validiert man die Reaktion eines Systems auf reale Netzbedingungen, bevor es jemals mit einem aktiven Versorgungsnetz verbunden wird?

Dies ist genau die komplexe technische Herausforderung, die Hochleistungs netzsimulierte Stromquellen sind entwickelt worden, um zu lösen. Als führender Pionier im Bereich leistungsstarker Leistungselektronik bietet Zhuhai Jiuyuan Power Electronic Technology dem globalen Markt für erneuerbare Energien einen starken doppelten Vorteil: Wir sind sowohl ein fortschrittlicher Entwickler und Hersteller von industriellen Netzsimulations-Hardwarekomponenten als auch ein spezialisierter Anbieter umfassender Prüfsysteme zur Leistungsanalyse von Energiespeichern. In modernen B2B-Energiemärkten fungiert eine Netzsimulations-Stromquelle als hochpräzise Testinfrastruktur, die zur Charakterisierung, Verifizierung und Zertifizierung des Verhaltens leistungsstarker ESS-Ausrüstung unter extremen, dynamischen Netzstörungen eingesetzt wird.

Was fortschrittliche Netzsimulations-Stromquellen tatsächlich leisten

Ein Profi netzsimulations-Stromquelle rekonstruiert komplexe Verhaltensweisen des Versorgungsnetzes vollständig innerhalb einer kontrollierten Labor- oder Fertigungsumgebung. Bei der umfassenden Leistungsvalidierung von Energiespeichersystemen (ESS) ist das primäre zu testende Gerät (DUT) typischerweise ein Leistungswandlersystem (PCS) – der leistungsstarke bidirektionale Wandler, der den Energieaustausch zwischen dem chemischen Batteriepack und dem hochspannungsfähigen Wechselstromnetz steuert.

Der Simulator erzeugt hochgradig programmierbare Wechselstrom-Wellenformen, die sowohl den Nennbetrieb als auch extreme Netzstörungen nachbilden. Dazu gehören Spannungseinbrüche und -anstiege, Frequenzabweichungen über ein erweitertes Betriebsspektrum, abrupte Phasenwinkelsprünge, Dreiphasen-Ungleichgewichte sowie komplexe harmonische Verzerrungen von niedriger bis hoher Ordnung. Alle Bedingungen werden auf Abruf mit einer Synchronisation im Millisekundenbereich ausgelöst und erzeugen damit hochgradig reproduzierbare, vollständig dokumentierte Prüfsequenzen. Ingenieurteams können so problemlos Monate potenzieller Feldbelastung in strukturierte, beschleunigte Labor-Sitzungen komprimieren – wobei fortschrittliche Regelalgorithmen und kritische Fehlerreaktionen validiert werden, ohne das betriebliche Versorgungsnetz physisch zu gefährden.

Warum die Einhaltung globaler Netzcodices hochauflösende Simulation erfordert

Internationale Netzcodes – darunter IEC 62933, IEEE 1547 sowie strenge nationale Standards in den wichtigsten globalen Versorgungsmärkten – definieren präzise Verhaltensschwellenwerte für Energiespeicherprodukte bei lokalen Störungen. Low Voltage Ride-Through (LVRT), High Voltage Ride-Through (HVRT), Frequency Ride-Through (FRT) und Inselbetriebschutz unterliegen jeweils strengen quantitativen Bestehen/Durchfall-Kriterien, die Produkte erfüllen müssen, bevor sie die offizielle kommerzielle Netzanschlusszulassung erhalten.

Ohne die Nutzung eines netzsimulations-Stromquelle da Hersteller in der Lage sind, diese instabilen Bedingungen mit nachgewiesenen, stabilen Ausgangsparametern zu erzeugen, besitzen sie keinen zuverlässigen Weg, die Konformität bereits vor der offiziellen Zertifizierung durch eine unabhängige Drittpartei nachzuweisen. Lücken, die erst spät während der Zertifizierungsaudits – oder noch schlimmer während des praktischen Betriebs – entdeckt werden, führen in der Regel zu katastrophalen Kosten für eine vollständige Produktneuentwicklung, erheblichen Verzögerungen bei den Projektplänen und einem Verlust an unternehmensweitem Ansehen. Die Implementierung einer rigorosen Netzsimulationsprüfung ist daher sowohl eine absolute technische Notwendigkeit als auch eine entscheidende Risikomanagementmaßnahme für Entwickler globaler Energieanlagen.

Kerntechnische Parameter, die die Gültigkeit der Prüfung bestimmen

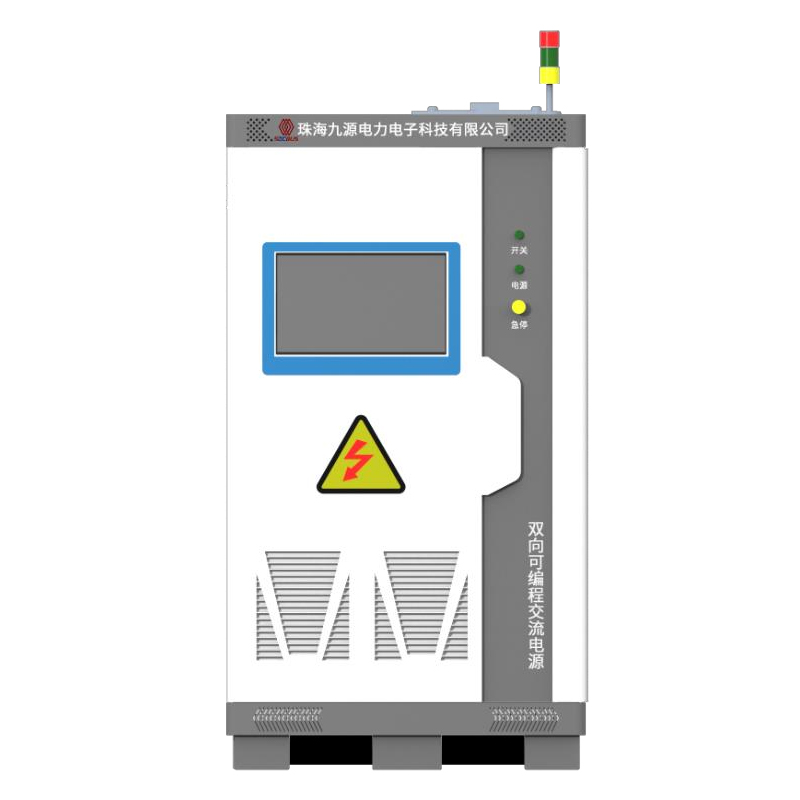

Nicht jede kommerzielle Stromquelle verfügt über die strengen Steuerungsfähigkeiten, die für eine autoritative ESS-Konformitätsprüfung erforderlich sind. Unser Flaggschiff-JHT-Serien-Netzanalogspeisesystem wurde nach strengen internationalen Qualitätsstandards entwickelt und definiert durch eine einheitliche Matrix herausragender technischer Leistungsmerkmale den Branchenstandard für Hochleistungs-Netzsimulation. Das System gewährleistet außergewöhnliche Steuerpräzision und geringe Quelleneffekte, sodass simulierte Netzparameter während langer Testprofile stets makellos konstant bleiben – völlig unbeeinflusst von starken Lastschwankungen des zu prüfenden Geräts –, wodurch alle erfassten Daten vollständig reproduzierbar und für regulatorische Einreichungen verbindlich sind. Hinzu kommt eine extrem schnelle Transientenantwortzeit von nur 1 ms, um sicherzustellen, dass die simulierte Störwellenform die dynamischen Abläufe realer Netzereignisse exakt widerspiegelt – eine grundlegende Voraussetzung für eine gültige Durchlaufcharakterisierung. Darüber hinaus nutzt unsere Plattform einen echten vierquadrantigen bidirektionalen Betrieb, um nahtlos sowohl Leistung zu liefern als auch aufzunehmen; dadurch kann die Hardware authentische Betriebsbedingungen im Lebenszyklus eines ESS nachbilden, wenn ein PCS während Entladezyklen hochstromige Energie in das simulierte Netz zurückspeist. F&E-Teams können zudem das Verhalten von Regelkreisen in realistisch gestörten elektrischen Umgebungen bewerten, indem sie programmierbare Oberschwingungsprofile hoher Ordnung der Grundwelle überlagern, und dabei hochgradig anpassbare Sequenzschritte mit umfangreichen Zyklenwiederholungen nutzen, um komplexe, mehrstufige Netzstörszenarien abzubilden – von standardisierten Netzcodevorlagen bis hin zu kundenspezifischen, lokal angepassten Störprofilen.

Technische Spezialisierung und Anwendungsgrenzen

Um die Betriebssicherheit und Datenintegrität maximal zu gewährleisten, wurde unsere Systemarchitektur ausschließlich für schwerlastfähige, netzferne Stromversorgungsanwendungen und die Validierung von Hochspannungsleistungen konzipiert.

Unser industrielles Technologie-Ökosystem ist speziell für den Einsatz im Megawatt-Bereich optimiert netzsimulierte Stromquellen , für Hochleistungs-PCS-Tests, die Charakterisierung von Mikronetzen sowie die Leistungsverifikation auf Ebene des Batterie-PACKs. Durch die Einhaltung dieser strengen technischen Grenzen trennen wir bewusst unsere Produktionslinien und Prüfmatrizen von der Einzelzellenprüfung (Cell Testing), Komponenten für USV-Anlagen im Verbraucherbereich, Niederspannungs-Industriefrequenzumrichtern oder der allgemeinen Kalibrierung präziser automatisierter Fertigungsstraßen-Tools. Diese klare Spezialisierung schützt die Prüfzellen vor Umgebungsgeräuschen der Fertigungslinie und stellt sicher, dass die erhobenen Daten eine reine, ungestörte Systemleistung widerspiegeln.

Auswahl des richtigen Netzsimulations-Prüfsystems

Bei der Bewertung von Industrie-Grid-Simulationshardware für großflächige Energiespeicheranwendungen müssen Beschaffungs- und Konstruktionsteams über grundlegende Leistungsparameter hinausgehen. Zu den entscheidenden Bewertungskriterien zählen: Echte vierquadrantige bidirektionale Leistungs-Rückführung, hohe Regelstabilität bei plötzlichen Lastwechseln, Transientenantwort mit Millisekunden-Genauigkeit sowie native Unterstützung robuster industrieller Feldbusse und automatisierter Testprotokolle, um elektromagnetische Störungen (EMI) sicher zu umgehen und Paketverluste zu vermeiden, wie sie bei Consumer-USB-Schnittstellen häufig auftreten.

Das Grid-Analog-Stromversorgungssystem der JHT-Serie von Jiuyuan wurde gezielt entwickelt, um sämtliche dieser strengen Anforderungen zu erfüllen; dahinter stehen umfassende ingenieurtechnische Erfahrung vor Ort sowie weltweit anerkannte Produktzertifizierungen.

Fazit

Fortschrittlich netzsimulierte Stromquellen stellen die absolute Grundlage für glaubwürdige, weltweit anerkannte Prüfungen der Leistungsfähigkeit von Energiespeichern dar. Sie ersetzen unvorhersehbare Feldunsicherheiten durch laborgeführte, an Normen orientierte Validierung – und liefern zukunftsorientierten Herstellern den dokumentierten Nachweis der Netzkonformität, den globale Aufsichtsbehörden, Netzbetreiber und institutionelle Endnutzer zunehmend fordern.
