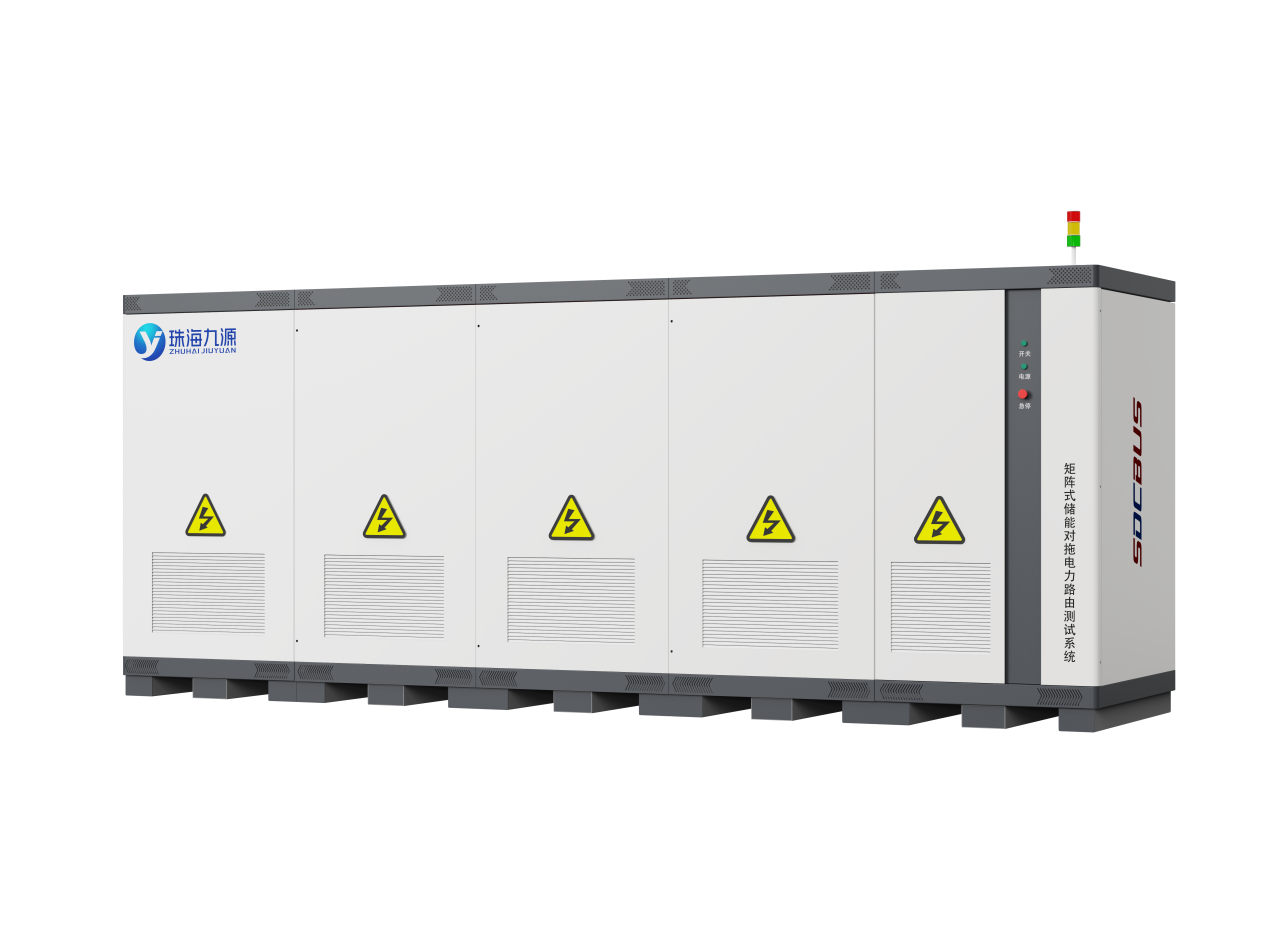

Система за преобразуване на електроенергия за батерийно съхранение на енергия

Ускоряващият се глобален преход към възобновяеми електрически мрежи с висока капацитетност е повишил техническото значение на силовата електроника. В центъра на тази трансформация се намира система за преобразуване на електроенергия за батерийно съхранение на енергия (известна обикновено като PCS), която представлява двупосочна хардуерна архитектура, отговорна за управлението на двупосочния поток на енергия между батерийните блокове (PACKs) и електрическата мрежа. За промишлени проекти с мащаб на електроенергийната система и за верификация на високоволтови научноизследователски разработки внедряването на напреднала система за електрическо преобразуване определя както икономическата жизнеспособност, така и експлоатационната безопасност на целия енергиен склад.

Основните оперативни принципи на напредналата двупосочна конверсия

Съвременен система за преобразуване на електроенергия за батерийно съхранение на енергия функционира като критичен, високоефективен шлюз. По време на периоди на излишно производство — например при пиковото слънчево или вятърно производство — PCS действа като високомощен изправител, който преобразува променливия ток (AC) от мрежата в силно стабилизиран постоянен ток (DC) за зареждане на батерийните модули. Обратно, по време на пиков спрос или намаляване на честотата на мрежата системата безпроблемно преминава в режим на високопроизводителен инвертор, който преобразува DC обратно в AC електричество, съответстващо на изискванията на мрежата.

За инженерните екипи, които оценяват разгъването на големи системи за съхранение на енергия, производителността на подсистемата за преобразуване на мощност определя общата ефективност при цикъл на зареждане и разреждане (RTE). Използването на най-съвременни полупроводникови материали с голяма широчина на забранената зона, като топологии за превключване с карбид на кремний (SiC), позволява на тези системи да извършват мигновени преходи между режими. Този бърз отклик е съществен за изпълнението на динамична регулация на честотата и критични приложения за намаляване на върховете на натоварването, без да се предизвиква преходна нестабилност.

Постигане на високоточен електрически контрол и характеристика

При интеграцията на батерии с високо напрежение и архитектурите на микросетове точността на оборудването за преобразуване директно влияе върху срока на експлоатация на химичните елементи за съхранение на енергия. Незначителни пулсации на напрежението или неконтролирани върхове на тока от по-нискокачествена система за преобразуване могат да ускорят деградацията на капацитета и да компрометират логиката на системата за управление на батерията (BMS).

За поддържане на идеална оперативна синхронизация, индустриално ниво система за преобразуване на електроенергия за батерийно съхранение на енергия архитектурите са проектирани така, че да осигуряват висококачествени допуски за контрол. Най-добрите реализации постигат активна точност на напрежението и тока в рамките на ±0.05%(пет до десет хилядни) с фина програмирана резолюция от 1 mV/0,1 mA. Този изключително висок ниво на резолюция гарантира, че при профили за зареждане с постоянен ток (CC) или постоянно напрежение (CV) енергията, подавана към батерийния блок (PACK), е чиста, предсказуема и напълно съответства на международните стандарти за безопасност.

Осигуряване на безпроблемна адаптируемост към електрическата мрежа и предварителна съвместимост

Един от най-сложните инженерни предизвикателства за разработчиците на системи за съхранение на енергия е гарантирането, че високомощната система за преобразуване може да издържи тежки аномалии в електрическата мрежа. В реални условия електрическите мрежи на енергийните доставчици са подложени на внезапни провали в напрежението, късо съединение и отклонения в честотата, които могат да предизвикат спиране на стандартните комерсиални инвертори и локални прекъсвания на захранването.

Напредналите единици PCS трябва да преминат изчерпателна валидация на адаптивността към електрическата мрежа преди окончателното им търговско внедряване. Чрез свързване на архитектурата за преобразуване с високомощно оборудване за симулация на мрежата инженерите могат безопасно да подложат PCS на екстремни сценарии за преодоляване на ниско напрежение (LVRT) и преодоляване на високо напрежение (HVRT). Симулирането на тези гранични условия в контролирана лабораторна среда позволява на разработчиците да оптимизират алгоритмите на фърмуера, като гарантират, че системата може да поддържа стабилността на мрежата по време на динамични нарушения, без да се застрашава физическото хардуерно оборудване.

Промишлени комуникационни протоколи за интеграция на множество устройства

Енергосъхранителните обекти с мащаб за електроенергийни компании се състоят от стотици синхронизирани подсистеми и изискват изключително надеждни и устойчиви към шум мрежи за предаване на данни. Използването на потребителски интерфейси като USB е абсолютно недопустимо в среда с висока мощност поради сериозните електромагнитни смущения (EMI), генерирани от превключването на вериги с мощност в мегаватов диапазон.

За гарантиране на непрекъснатата телеметрия в реално време напредналите системи за преобразуване на енергия използват многоканални промишлени комуникационни мрежи. Интегрирането на хардуерни контроли чрез устойчива CAN-мрежа (Controller Area Network) и конфигурация с високоскоростна верижна връзка (Daisy Chain) осигурява синхронизация на ниво милисекунди между системата за преобразуване на мощност (PCS), централната система за управление на енергията (EMS) и системата за управление на батерията (BMS). Освен това вродената съвместимост с промишлените полеви шини RS485, RS232 и Modbus осигурява сигурен и прозрачен път за предаване на данни, елиминирайки риска от загуба на пакети данни или критично забавяне на командите по време на аварийни процедури за спиране.

Техническа специализация и граници на приложение на оборудването

За оптимизиране на производителността и поддържане на максимална надеждност е от жизнено значение да се разграничат тежките хардуерни системи за преобразуване на мощност от стандартната потребителска електроника или общи източници на захранване.

Нашият технически решения са проектирани строго за високоволтови, промишлени енергийни системи за съхранение (ESS), интеграция на възобновяеми микроелектропроводни мрежи и валидация на производителността на батерийни пакети с множество канали. Като проектираме нашето хардуерно осигуряване изключително за тези високомощни енергийни сектори, ние целенасочено отделяме архитектурата на нашата система от платформите за потребителски ИБП, промишлени линии за автоматизация на производството, тестване на отделни батерийни клетки (тестване на клетки) или общи лабораторни инструменти за прецизна калибрация. Тази ясна специализация гарантира, че параметрите за термичен контрол, безопасни разстояния и защита от прекомерен ток в нашите системи са перфектно адаптирани за справяне с интензивните електрически натоварвания на батерийни инсталации с мощност в мегаватов клас.

Заключение: Оптимизиране на възвръщаемостта на инвестициите в активите за енергийно съхранение

Инвестиция в високоточен, промишлено сертифициран система за преобразуване на електроенергия за батерийно съхранение на енергия представлява стратегическо задължение към дълготрайността на системата и съответствието с електрическата мрежа. Чрез постигане на почти идеална ефективност при преобразуването и изключителна ±0.05%точност на проследяване и проверена в практиката устойчивост на комуникациите, тези напреднали платформи дават възможност на разработчиците да ускорят сроковете за интеграция, като при това изпълняват най-строгите международни мрежови стандарти.

За глобалните предприятия, които търсят максимизиране на ефективността на своята инфраструктура за възобновяема енергия, сътрудничеството с опитен производител на хардуер, който дълбоко разбира взаимодействието между силовата електроника и електрохимичните системи за съхранение, гарантира достъп до надеждна, проверена в практиката технология, подкрепяна от техническа инженерна поддръжка от световна класа.
