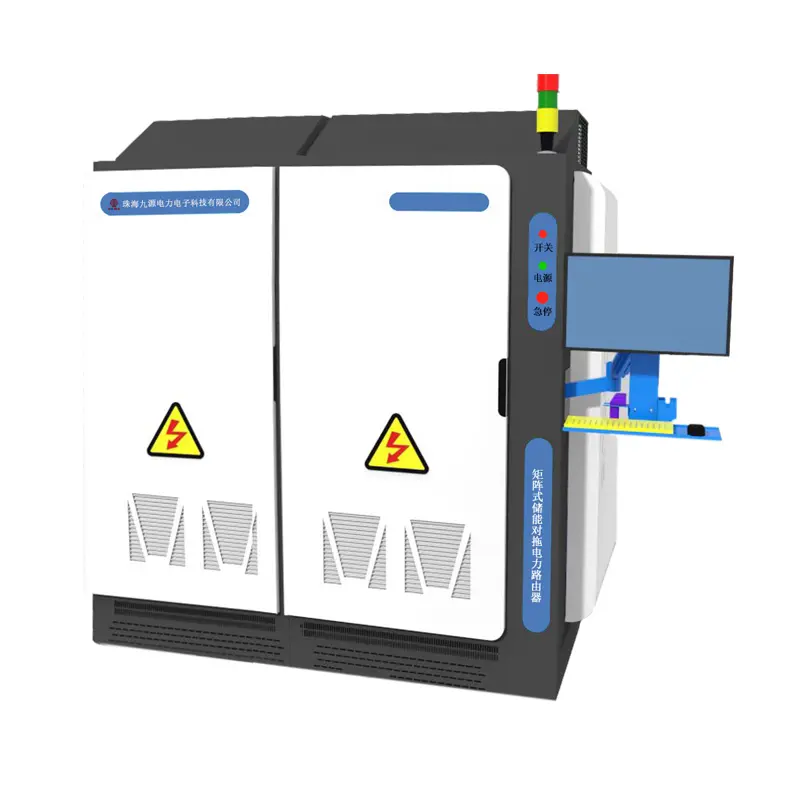

Применения высокомощных двунаправленных источников питания

Введение: больше чем просто источник питания

Когда речь заходит о преобразовании энергии в современных технологиях, особую группу устройств выделяют их универсальность и высокая степень технической сложности: высокомощные двунаправленные источники питания. В отличие от традиционных источников питания, которые лишь подают энергию, эти передовые устройства выступают в роли интеллектуальных центров обмена энергией. Они способны как точно подавать, так и точно потреблять значительные мощности, что делает их незаменимыми инструментами в определённых критически важных процессах разработки и валидации. Хотя производители проектируют эти сложные силовые блоки, ключевая задача по обеспечению их производительности, безопасности и надёжности в реальных, экстремальных условиях лежит на специализированных решениях для испытаний и измерений. Именно здесь решающее значение приобретает глубокая экспертиза в методологиях испытаний высокомощных устройств.

Основная функция: что именно она выполняет?

По своей сути высокомощный двунаправленный источник питания представляет собой полностью управляемый четырёхквадрантный усилитель. Проще говоря, он может работать не только как источник питания (подавая ток и напряжение), но и как электронная нагрузка (поглощая ток и напряжение). Такой двунаправленный поток энергии позволяет имитировать как режимы подачи энергии, так и режимы рекуперации. Например, он может питать тестируемое устройство (DUT) и одновременно плавно поглощать энергию, которую DUT может возвращать обратно — например, при торможении электродвигателя электромобиля или разряде аккумуляторной батареи. Эта функциональность критически важна для создания замкнутых, реалистичных испытательных сред без значительных потерь энергии.

Основная область применения: транспортные средства на новой энергии (NEV) и экосистема аккумуляторов

Наиболее яркое и требовательное применение, определяющее необходимость тестирования с использованием высокомощных двунаправленных источников питания, — это сектор транспортных средств на новой энергии и связанная с ним инфраструктура.

• Испытания силовой установки электромобилей и её компонентов тяговые инверторы, приводные электродвигатели и бортовые зарядные устройства (OBC) по своей природе являются двунаправленными. Они преобразуют постоянный ток аккумулятора в переменный ток двигателя и наоборот — во время рекуперативного торможения. Для всестороннего тестирования требуется испытательная система, способная имитировать аккумулятор (режим источника) и поглощать рекуперируемую энергию (режим потребителя), а также выполнять точные измерения с высокой скоростью таких параметров, как КПД, динамический отклик и долговечность. Надёжная испытательная платформа подтверждает соответствие этих компонентов строгим автомобильным стандартам в части производительности и безопасности.
• Испытания систем накопления энергии (ESS) и стационарных аккумуляторов крупномасштабные аккумуляторные батареи для хранения энергии в электросети или резервного питания должны проходить испытания как на способность принимать заряд, так и на способность отдавать энергию при различных профилях нагрузки. Для испытаний на циклический ресурс, имитации взаимодействия с реальной электросетью (например, регулирование частоты) и оценки эффективности всей цепи преобразования мощности (PCS — система преобразования мощности) необходима испытательная система, способная обеспечивать двунаправленный поток мощности. Точность и стабильность испытательного оборудования напрямую влияют на достоверность заявленных производителем показателей срока службы и эксплуатационных характеристик системы накопления энергии (ESS).

Расширение границ: передовые научные исследования и технологии «на краю» электросети

Помимо основных направлений применения в области электромобилей (EV) и систем накопления энергии (ESS), сферы применения расширяются и охватывают передовые области научных исследований и разработок.

• Моделирование микросетей и распределённых источников энергии (DER) исследователи, разрабатывающие алгоритмы управления микросетями, должны моделировать в лабораторных условиях различные источники генерации (солнечные, ветровые) и нагрузки. Высокомощный двунаправленный источник питания, интегрированный в испытательную систему, может динамически имитировать такие источники и потребители энергии, что позволяет проверять программное обеспечение для обеспечения устойчивости сети и управления энергией в контролируемых, но реалистичных условиях потока мощности.
• Испытания топливных элементов и водородных электролизёров водородная экономика включает устройства, которые либо потребляют электроэнергию для производства водорода (электролизёры), либо вырабатывают электроэнергию из водорода (топливные элементы). Испытание таких систем, особенно их интерфейсов силовой электроники, требует платформы, способной работать в двунаправленном режиме передачи мощности, чтобы имитировать различные рабочие состояния и проводить картирование КПД по всему диапазону входных и выходных параметров.

Критический мост: специализированные испытательные решения для силовой электроники

Реализация испытаний с использованием высокомощных двунаправленных источников питания — непростая задача. Для этого требуется не только силовое оборудование. Необходимо полноценное интегрированное решение для проведения испытаний, разработанное с учётом точности, безопасности и целостности данных. Ключевые трудности включают:

• Точное измерение при высокой мощности : Точное измерение напряжения, тока и мощности с высокой полосой пропускания при сотнях киловатт или мегаваттах — это специализированная область. Она требует калиброванных измерительных подсистем, устойчивых к помехам от высокомощного ключевого управления.
• Обеспечение безопасности и последовательность защитных мер : Испытания высокомощных устройств сопряжены с присущими им рисками. Профессиональная испытательная система включает многоуровневые аппаратные и программные блокировки безопасности, передовые защитные цепи (от перенапряжения, перетока, короткого замыкания) и отказоустойчивые последовательности для защиты как дорогостоящего ИУ (испытуемого устройства), так и испытательного оборудования.
• Моделирование динамических профилей и сбор данных реальные условия эксплуатации не являются статичными. Испытательная система должна быть способна программировать и выполнять сложные переходные профили мощности (например, циклы движения автомобилей, моделирование аварийных ситуаций в электросети), одновременно синхронно регистрируя большие объёмы данных о производительности для последующего анализа. Обычно этого достигают с помощью специализированных, надёжных протоколов связи, основанных на стандартах Ethernet (например, IEEE 488, TCP/IP), что обеспечивает надёжное и быстрое управление.

Вывод: сотрудничество с экспертами для повышения достоверности валидации

Эволюция силовой электроники в сторону двунаправленных решений высокой мощности представляет собой значительный технологический прорыв. Валидация компонентов и систем, использующих высокомощные двунаправленные источники питания, — это сложная задача, лежащая в основе надёжности и инновационности продукции. Успех в этой области зависит от партнёрства с экспертами в области испытаний, которые обладают не только современными технологическими средствами, но и глубокими знаниями в предметной области, а также строгим соблюдением процедур, обеспечивающим доверие к результатам ваших испытаний. Именно благодаря этому тщательному процессу валидации на рынок поступают более безопасные, эффективные и надёжные энергетические технологии.
